Sertisseuses S.C.I.M. - gamme de la manuelle de table à l'automatique polyvalente


Des sertisseuses de qualité professionnelle pour des usages en fonction de vos besoins : du particulier à la conserverie industrielle


SERTINOX BASIC

Sertisseuse manuelle de table pour boîtes rondes, modèle familial ou de laboratoires. SCIM

Sertisseuse manuelle de table pour boîtes rondes, modèle familial ou de laboratoires :  SERTINOX BASIC

Descriptif  :

  • Type : Boîte tournante
  •  Capacité de sertissage : Ø 52 à 100 mm pour une  hauteur maximale de 165 mm
  • Commande : Sertissage par levier à bras
  • Mise en compression de la boîte par levier rotatif
  • Réglage manuel de la hauteur des boîtes
  • Sertisseuse sur embase inox de Ø 300 mm, à fixer sur un plan de travail.
  • Alimentation électrique de 220 V monophasé.

Dimensions  : Longueur : 500 mm ; Profondeur : 450 mm ; Hauteur : 600 mm ; Poids net : 25 kg
Équipement de base livré avec la machine : 1 mandrin + 1 jeu de molettes



Sertisseuse manuelle de table pour boîtes rondes

Descriptif  :  SERTINOX

  •  Type : Boîte tournante
  • Capacité de sertissage : Ø 52 à 100 mm                                pour une hauteur maximum de 230 mm.
  • Commande : Sertissage par levier à bras
  • Mise en compression de la boîte par levier articulé
  • Réglage en hauteur par volant avec blocage de position
  • Sertisseuse sur embase plastique 330*450 mm,                    à fixer sur un plan de travail.
  • Alimentation électrique de 220 V monophasé.

Dimensions : Longueur : 500 mm ; Profondeur : 450 mm ; Hauteur : 700 mm ; Poids net : 40 kg
Équipement de base livré avec la machine :                                      1 mandrin + 1 jeu de molettes
Option : Ø 153 (Fabrication spéciale, modèle renforcé)

SERTINOX

Sertisseuse manuelle de table pour boîtes rondes -SCIM


SL85

Sertisseuse de table pour production moyenne. Sertissage de boîtes rondes (métal, composite, plastique...) - SCIM
  • Sertisseuse de table pour production moyenne.
  • Sertissage de boîtes rondes (métal, composite, plastique...)  :   SL85

Descriptif  :

  • Commande : sertissage par levier à bras
  • Mise en compression de la boîte par pédale
  •  Capacité : Ø 52 à 153 mm                                                          pour une hauteur maximum de 270 mm
  • Production : 400/600 boîtes par heure suivant format et dextérité de l’opérateur
  • Alimentation électrique au choix, 400 V triphasé (Option 220 V monophasé)
  • Compression : Réglage de la hauteur de la boîte par vis de compression avec blocage en position

Dimensions de table : Longueur : 400 mm ; Profondeur :       400 mm ; Hauteur : 900 mm ; Poids : 35 kg
Dimensions sur pied : Longueur : 650 mm ; Profondeur : 650 mm + 250 mm(Pédale) ; Hauteur :1500 mm ; Poids : 55 kg
Outillage : Mandrins standards ou spéciaux ; Molettes                      (n°26,28,30) ; Plateaux support boîtes….
Option :  Châssis en X sur 4 pieds inox (Suppression de la chaîne)



  • Sertisseuse sur châssis inox pour production moyenne.
  • Sertissage de boîtes rondes (métal, composite, plastique...)  : BL6

Descriptif :

  • Commande : Sertissage par levier à bras
  • Mise en compression de la boîte par pédale
  • Capacité : Ø 52 à 153 mm pour une hauteur maximum de 330mm
  • Pré-réglage : 8 positions ( 8 diamètres )
  • Production : 400/600 boîtes par heure suivant format et dextérité de l’opérateur
  • Alimentation électrique au choix, 400 V triphasé (Option 220 V monophasé)
  • Compression : Réglage de la hauteur de boîte par vis de compression avec blocage en position

Dimensions : Longueur : 650 mm ; Profondeur : 650 mm + 250 mm(Pédale) ; Hauteur : 1600 mm ; Poids : 75 kg
Outillage : Mandrins standards ou spéciaux,                                    Molettes n°26,28,30, Plateaux supports boîtes…

BL6

Sertisseuse sur châssis inox pour production moyenne. Sertissage de boîtes rondes (métal, composite, plastique...) - SCIM


MECANINOX Semi-Automatique

Sertisseuse sur châssis inox. Sertissage de boîtes rondes (métal, composites, plastiques...) - SCIM
  • Sertisseuse sur châssis inox.
  • Sertissage de boîtes rondes (métal, composites, plastiques...)  MECANINOX

Descriptif :
Commande : bi-manuelle

  • Capacité : Ø 52 à 153 mm                                                    pour une hauteur maximum de 330 mm
  • Pré-réglage :  8 positions ( 8 diamètres )
  • Production : 600/800 boîtes par heure suivant format et dextérité de l’opérateur
  • Alimentation électrique 400 V triphasé, Puissance 1,1 KW
  • Compression :  Réglage de la hauteur de boîte par vis de compression avec blocage en position. Mise en compression de la boîte par pédale

Dimensions : Longueur : 650 mm ; Profondeur : 650 mm + 250 mm ( pédale) ; Hauteur : 1600 mm ; Poids : 90 kg
Outillage : Mandrins standards ou spéciaux, molettes n°26, 28, 30, plateaux supports de boîtes.
Option : Compression pneumatique "vérin pneumatique" (air comprimé de 6 bars) avec habillage inox.
Fabrications spéciales :

       MECANINOX DE FORME - MECANINOX SOUS VIDE



Descriptif :  MECANINOX en LIGNE

  • Type : Boîte tournante
  • Pose manuelle du couvercle avant sertissage
  • Capacité : Ø 52 à 153  mm                                                      pour une hauteur maximum de 330 mm
  • Tête de sertissage tournante (rotation)
  • Plateau  8 alvéoles ( 4 alvéoles pour diam 153 mm )
  • Production : 1200 boîtes par heure suivant format
  • Alimentation électrique 400 V triphasé, Puissance 1,2 KW
  •  Alimentation pneumatique 6 bars
  • Compression : tête de sertissage réglable en hauteur

Télécharger la notice technique de la sertisseuse Mécaninox en ligne ?


Sertissage de boîtes composites

MECANINOX en LIGNE

  • Sertisseuse sur châssis inox permettant des productions continues.
  • Sertissage de boîtes rondes (métal, composites, plastiques...)
Sertisseuse sur châssis inox permettant des productions continues. Sertissage de boîtes rondes (métal, composites, plastiques...) - SCIM

Dimensions : Longueur : 2000 mm ; Profondeur : 1000 mm ; Hauteur : 1800 mm ; Poids : 350 kg environ
Outillage : Mandrins standards ou spéciaux ;

Molettes n°26, 28, 30.

Guides, alvéoles, puits et pré-réglage: 8 positions ( 8 diamètres )

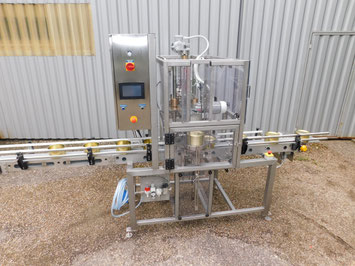

SERTISSEUSE AUTOMATIQUE POLYVALENTE

  • Sertisseuse sur châssis inox permettant des productions continues,
  • Possibilité d’intégration dans une chaîne automatisée.
  • Sertissage de boîtes rondes (métal, composites, plastiques...)
Sertisseuse sur châssis inox permettant des productions continues - SCIM

Descriptif :

  • Type : Boîte FIXE
  • Capacité : Ø 55 à 100 mm, pour une hauteur maximum de 200mm
  • Tête de sertissage tournante (rotation)
  • Plateau 4 ou 8 alvéoles ( 4 alvéoles Ø 153 mm)
  • Dépose des couvercles (manuel)
  • Production : 1200 boîtes par heure suivant format
  • Alimentation électrique 400 V triphasé, Puissance 2,2 KW
  • Alimentation pneumatique 6 bars
  • Compression : tête de sertissage réglable en hauteur

Dimensions : Longueur : 2000 mm ; Profondeur : 1400 mm ; Hauteur : 1900 mm ; Poids : 400 kg environ
Outillage : mandrins standards ou spéciaux ; molettes n°26, 28, 30, guides, pré-réglage par piges amovibles.
Option 1 : possibilité de sertir Ø 153


Sertisseuse automatique en action



Ensemble de contrôle des sertis


1 - Ciseau à décortiquer
2 - Pince à décortiquer
3 - Pied à coulisse électronique : appareil de mesure digital
4 - Eprouve boite : test d'étanchéité

à l'air sous l'eau ( avec pompe )

exécution tout INOX .

Ensemble de contrôle des sertis -SCIM

UTILISATION DE L'EPROUVE BOITE


1  - Sertir une boite vide.
2  - Poser la boite dans la cuvette (le serti que l’on vient d’effectuer en bas)
3  - Exercer une pression sur le curseur après l’avoir débloqué sur son axe,
4  - Percer le couvercle du haut (serti par le fabriquant de boite) et rebloquer.
5 - Au moyen de la pompe, envoyer de l’air dans la boite (environ 1.5 KG).

Si le serti n’est pas étanche, des bulles d’air vont sortir de la boite et remonter à la surface de l’eau.

Réaliser un décorticage de cette boite pour vérifier les dimensions du serti qui est NON conforme.

Refaire les réglages de la sertisseuse jusqu'à ce que l’on obtienne une étanchéité parfaite ainsi qu'un serti conforme.
